3D-testaus
3D-testaus mahdollistaa muodonmuutosten ja liikkeen tarkan ja kosketuksettoman mittaamisen dynaamisen testauksen aikana. Optisen mittaustekniikan avulla saadaan yksityiskohtaista tietoa reaaliajassa, mikä sopii erinomaisesti iskujen, tärinän, rasituksen ja materiaalin väsymisen analysointiin.
Vaihtoehdot

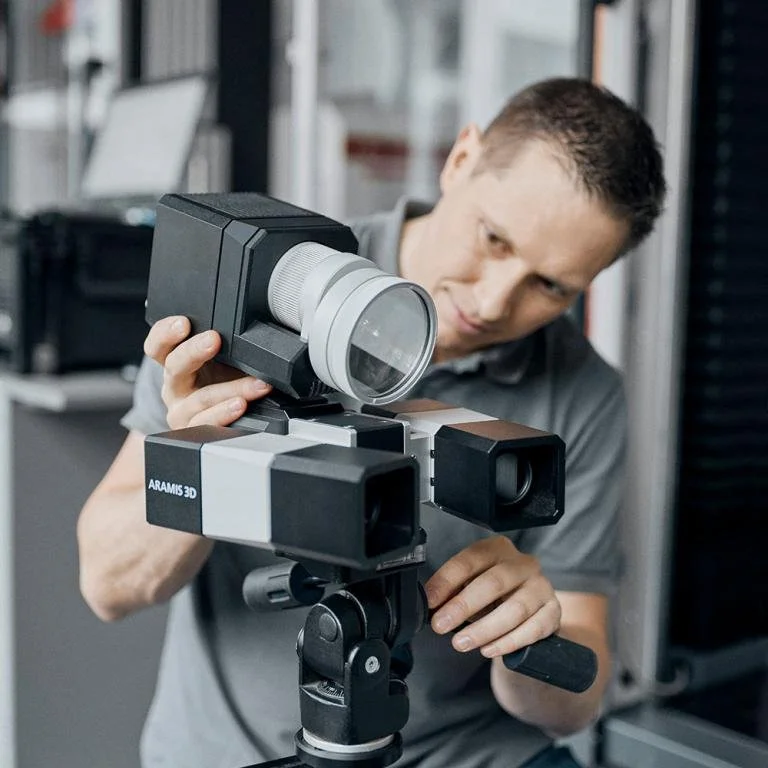

ARAMIS 3D Camera
-
ZEISS ARAMIS 3D Camera 12M on korkearesoluutioinen optinen mittausjärjestelmä, joka mahdollistaa sekä koko kentän että pistemäiset 3D-mittaukset suurella tarkkuudella. Järjestelmässä yhdistyvät vankka rakenne ja helppokäyttöisyys, joten se sopii erinomaisesti edistyneisiin mittaustehtäviin teollisuusympäristöissä.
Luotettavan suorituskyvyn, suuren vakauden ja joustavan konfiguroinnin ansiosta ARAMIS on heti käyttövalmis - se säästää arvokasta aikaa testien valmistelussa.
Järjestelmä toimii optisena muuntimena sekä siirtymälle että venymälle, ja se tuottaa korkearesoluutioisia tuloksia pitkällä aikavälillä.
-
ARAMIS SRX on korkean resoluution 3D-kamerajärjestelmä, joka on kehitetty kehittyneisiin ja vaativiin mittaustehtäviin. Kuvanopeuden ollessa 335 - 2000 kuvaa sekunnissa sensori mahdollistaa yksityiskohtaisen analyysin. Järjestelmä toimii optisena muuntimena sekä siirtymille että venymille, ja se tuottaa korkearesoluutioisia tuloksia jopa suurilla nopeuksilla ja tallentaa paikalliset vaikutukset erittäin tarkasti.
Järjestelmä soveltuu erityisesti 3D-siirtymien, kiertymien, nopeuksien ja kiihtyvyyksien mittaamiseen - esimerkiksi törmäystesteissä ja muissa dynaamisissa prosesseissa.
ARAMIS Adjustable
-
Kahden pikselikameran avulla ARAMIS Adjustable tallentaa 3D-siirtymien ja pintajännitysten pienimmätkin yksityiskohdat - sekä pistemäisesti että koko kentän osalta. Korkean paikallisen resoluution ja nopean kuvankaappauksen yhdistelmä tuottaa erittäin tarkkoja tuloksia, joten järjestelmä sopii erinomaisesti vaativiin tutkimus- ja kehitystehtäviin.
-
ARAMIS Adjustable SRX on tehokas ja joustava 3D-mittausanturi, jonka kameran resoluutio on korkea, 4096 × 3068 pikseliä. Järjestelmä tuottaa mittaustietoa jopa 335 fps:n (ja resoluutiosta riippuen jopa 2000 fps:n) kuvataajuudella, joten se soveltuu erinomaisesti sekä staattisiin että dynaamisiin mittauksiin. Järjestelmä tukee mittaustilavuuksia 33 × 25 mm²:stä aina 3900 × 3100 mm²:iin asti, joten se soveltuu täydellisesti kaikkeen pienistä komponenteista suuriin rakenteisiin.
-
ZEISS ARAMIS 1 yhdistää helppokäyttöisyyden ja luotettavan suorituskyvyn - ihanteellinen lähtökohta ARAMIS-sarjassa.
-
Erittäin suurta aikaresoluutiota vaativiin sovelluksiin tarjoamme High Speed -ratkaisuja, joihin on integroitu markkinoiden johtavat nopeat kamerat. Nämä järjestelmät mahdollistavat mittaukset, joiden kuvataajuus on 6400 kuvaa sekunnissa jopa yli 1 000 000 kuvaa sekunnissa - kameramallista ja resoluutiosta riippuen. Joustavan kameraintegraation ja räätälöitävissä olevan mittaustilavuuden (10 × 10 mm²:stä aina 5000 × 5000 mm²:iin) ansiosta tämä on tehokas työkalu esimerkiksi törmäystesteihin, ballistiseen analyysiin ja materiaalin nopeaan muodonmuutokseen.
ARGUS
-
ARGUS on mittausjärjestelmä, jota käytetään levyjen muokkausprosessien analysointiin ja optimointiin. Fotogrammetrian periaatteita käyttäen se luo tarkan kolmiulotteisen kuvan komponentin pinnasta. Järjestelmä mittaa pinnan muodonmuutoksia erittäin tarkasti, mikä mahdollistaa muovaustulosten arvioinnin ja simulaatioiden todentamisen erittäin luotettavasti.
ARAMIS
Tarkkuutta ja suorituskykyä vaativiin testaustehtäviin
ZEISS ARAMIS on korkearesoluutioinen optinen mittausjärjestelmä koko kentän ja pistemäisiin 3D-mittauksiin teollisuusympäristöissä. Sen vankka rakenne vähentää kalibrointitarvetta ja tekee järjestelmästä nopeasti asennettavan ja helppokäyttöisen. Tiedot voidaan tallentaa suoraan kameran sisäänrakennettuun muistiin tai liitetyn tietokoneen kautta, mikä tarjoaa joustavuutta testin monimutkaisuuden ja tarpeiden mukaan.
Järjestelmä mittaa siirtymää, nopeutta, venymää ja paksuuden muutoksia suurella tarkkuudella - myös nopeissa, dynaamisissa testeissä. Se tarjoaa arvokasta tietoa materiaalin ja komponentin käyttäytymisestä, ja sitä käytetään seuraaviin tarkoituksiin:
Materiaaliominaisuuksien määrittäminen (esim. R-/N-arvot, muotorajakäyrät, E-moduuli).
komponentti- ja törmäystestit
FEA-simulaatioiden todentaminen
ARAMIS on tehokas ratkaisu, jossa yhdistyvät helppokäyttöisyys ja kehittynyt mittaustekniikka.
ARGUS
Levymuovausprosessien tehokas optimointi.
Metallilevyn muokkausprosessien optimointiin kuuluu materiaalien oikea valinta ja työkalujen optimointi, mikä on erityisen tärkeää autoteollisuudessa kilpailukyvyn kannalta. ARGUS 3D -optinen muokkausanalyysijärjestelmä tukee tätä prosessia tarkoilla ja mielenkiintoisilla tuloksilla muokkausprosessista. ARGUS-järjestelmän tulokset antavat tietoa seuraavista asioista:
Komponentin pinnan 3D-koordinaatit.
Muodonmuutokset (maksimi- ja minimijännitys)
Paksuuden pieneneminen
Muotorajakaavio (FLD)
Kaikki tulokset esitetään 3D-koordinaattien perusteella määritetyn, hyvin resoluutioidun ja mitatun kappaleen pintaa heijastavan verkon avulla.
Muotorajakaaviossa mittaustulosta verrataan mitatusta ohutlevystä saatuihin materiaaliominaisuuksiin (muotorajakäyrät) kriittisten muotopintojen määrittämiseksi.
Tekninen erittely - ARAMIS
ARAMIS 3D Camera 12M
43 fps at 2496 × 2096
75 fps at 4096 × 1000
100 fps (binning)
150 fps at 4096 × 500
ARAMIS SRX
335 fps full res
500 fps at 4096 × 2000
1000 fps at 4096 × 1000
2000 fps at 4096 × 480
1000 fps at 1920 × 1000
PC RAM
75 fps full res
115 fps at 4096 × 2000
230 fps at 4096 × 1000
480 fps at 4096 × 480
490 fps at 1920 × 1000
ARAMIS Adjustable 12M
ARAMIS Adjustable 24M
ARAMIS Adjustable SRX
ZEISS ARAMIS 1
ARAMIS High Speed
18,750 fps (up to 1,100,000 fps)
