Manuaalinen 3D-skannaus
Manuaalinen 3D-skannaus mahdollistaa komponenttien joustavan mittauksen ja tarkastuksen niin mittaushuoneessa kuin suoraan tuotantoympäristössä. Cascade tarjoaa ratkaisuja käsikäyttöisestä ja kannettavasta 3D-skannauksesta aina monimutkaisten komponenttien tarkkaan optiseen mittaukseen. Ratkaisut soveltuvat erinomaisesti muun muassa laadunvalvontaan, CAD-vertailuun, tuotekehitykseen ja takaisinmallinnukseen (reverse engineering).
Milloin manuaalinen 3D-skannaus sopii?
Manuaalinen 3D-skannaus sopii tilanteisiin, joissa tarvitaan joustava mittausratkaisu, joka voidaan helposti mukauttaa erilaisiin komponentteihin, ympäristöihin ja mittaustehtäviin. Kiinteään automatisoituun mittausjärjestelmään verrattuna laitteistoa voidaan käyttää siellä, missä mittaustarve syntyy – mittaushuoneesta ja tuotekehityksestä aina tuotantoon ja asiakkaan luona tehtäviin mittauksiin.
Manuaalinen 3D-skannaus soveltuu erityisen hyvin esimerkiksi prototyyppien, pienten sarjojen sekä suurten tai monimutkaisten komponenttien mittaukseen, vianetsintään, CAD-vertailuihin ja takaisinmallinnukseen reverse engineering.
Näin manuaalinen 3D-skannaus toimii
Komponentti skannataan:
Skanneria liikutetaan komponentin ympärillä tai se asetetaan siten, että tarkastettavat pinnat voidaan mitata.
Mittausdata kerätään:
Järjestelmä tallentaa komponentin muodon ja mitat sekä muodostaa niistä digitaalisen 3D-aineiston.
Tulokset analysoidaan:
Mittausdataa voidaan esimerkiksi verrata CAD-malliin poikkeamien havaitsemiseksi tai hyödyntää takaisinmallinnuksessa (reverse engineering) ja tuotekehityksessä.
Tuotteet
ATOS-Sarja

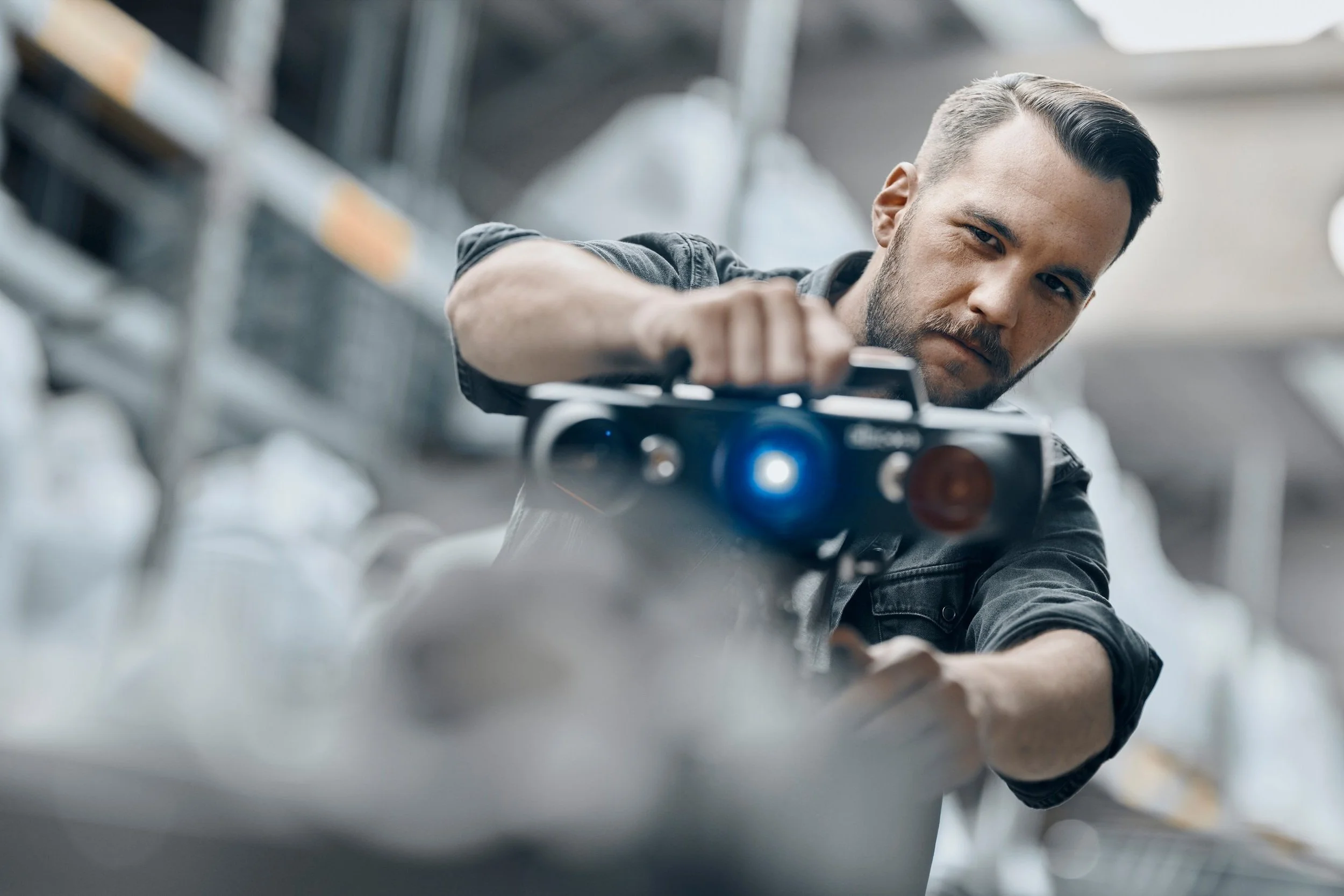

ATOS-sarjaan kuuluu useita teollisuuskäyttöön tarkoitettuja 3D-skannereita, jotka tarjoavat erittäin tarkkoja mittaustuloksia nopeasti myös vaativissa ympäristöissä.
ZEISS T-Scan Hawk 2

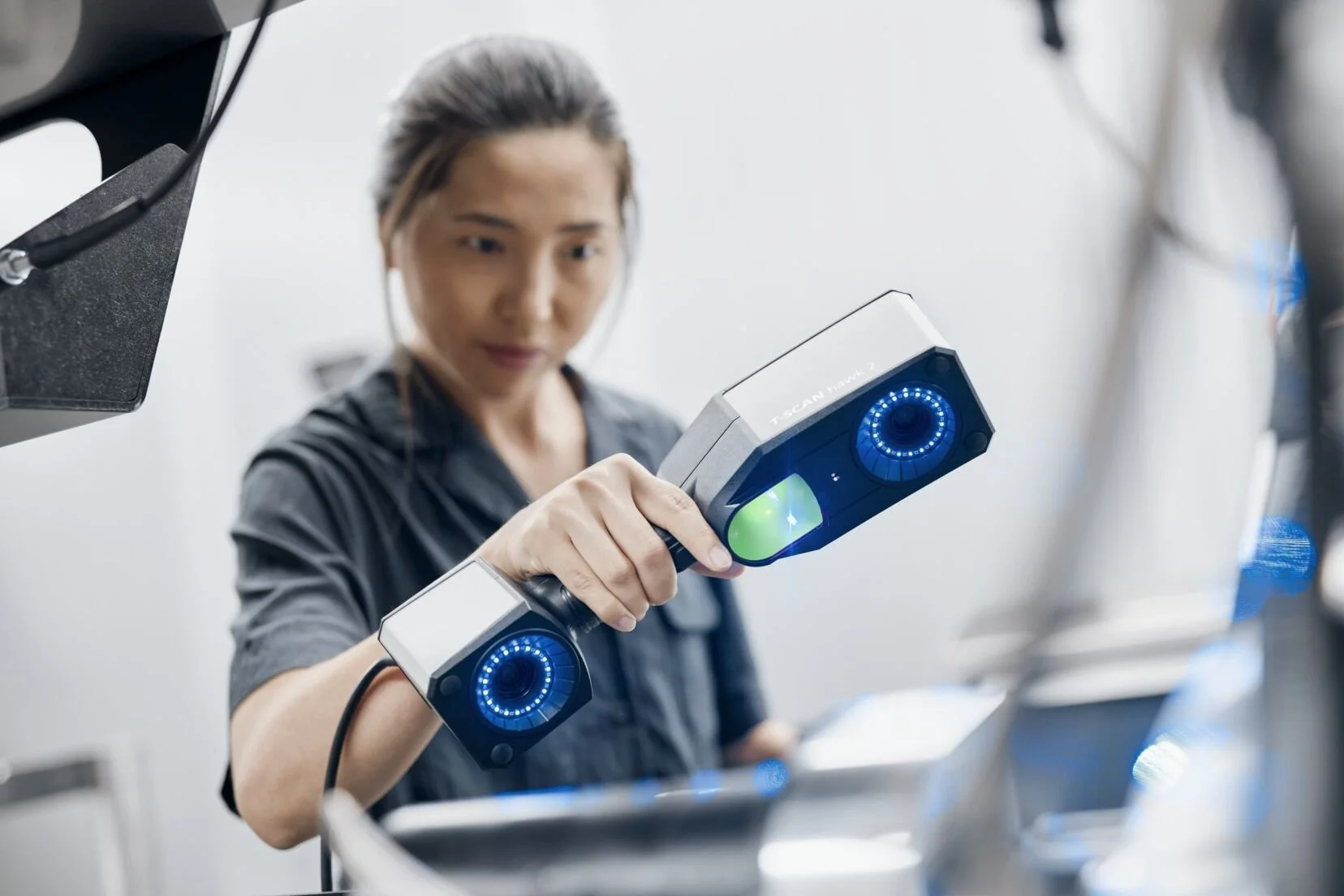

HAWK 2 on käsikäyttöinen laserskanneri, jossa on suuri tarkkuus ja helppo siirrettävyys - täydellinen nopeisiin mittauksiin suoraan työmaalla, jopa mittaushuoneen ulkopuolella. SuPAR

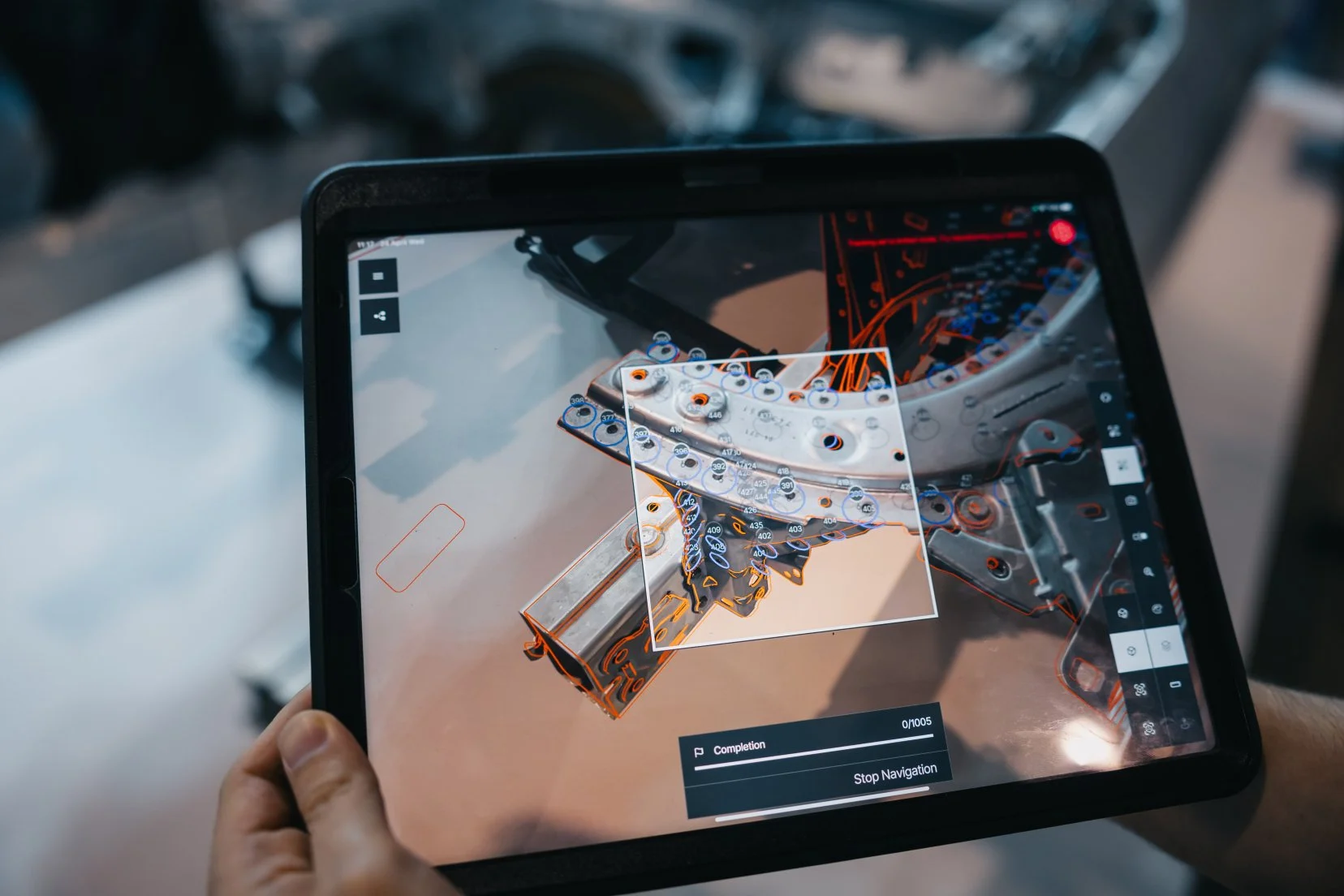

SuPAR on AR-pohjainen visuaalinen tarkastusratkaisu, joka projisoi CAD-mallin suoraan komponenttiin iPadin avulla - nopeaa, intuitiivista ja nopeaa laadunvalvontaa varten. TRITOP
TRITOP on kannettava järjestelmä, joka mittaa 3D-koordinaatteja nopeasti ja helposti - kätevä vaihtoehto perinteisille koordinaattimittalaitteille.
GOM Touch Probe
GOM Touch Probe yhdistää 3D-pintamittauksen ja kädessä pidettävän pistemittauksen - täydellinen ratkaisu piilossa oleviin pintoihin ja nopeaan vertailuun. Manuaalinen vai automatisoitu 3D-skannaus?
Sopivin ratkaisu riippuu siitä, miten ja missä mittaus suoritetaan. Manuaalinen 3D-skannaus tarjoaa suurta joustavuutta, kun taas automatisoitu 3D-skannaus sopii paremmin toistuviin mittauksiin ja sarjatuotantoon.
Manuaalinen 3D-skannaus
Sopii tilanteisiin, joissa tarvitaan joustavaa ratkaisua erilaisille komponenteille, mittauspaikoille ja tehtäville. Hyvä valinta esimerkiksi prototyypeille, pienille sarjoille sekä mittauksille suoraan tuotannossa tai paikan päällä.
Automatisoitu 3D-skannaus
Sopii toistuviin mittauksiin ja sarjatuotantoon, joissa samat tarkastukset on suoritettava tehokkaasti ja toistettavasti.
