PRAFS – PolyRobot Automated Fixture System

Automatisoitu kiinnitysratkaisu ZEISS ScanBoxille Virtual Clamping -tekniikalla

Maksimoi 3D-mittauksen tehokkuus, joustavuus ja toistettavuus. PRAFS yhdistää ZEISS Virtual Clamping -tekniikan robotisoituun, ohjelmoitavaan kiinnitysratkaisuun, joka poistaa tarvetta osakohtaisille mittauskiinnikkeille.

PRAFS

Yhtä ja samaa kiinnitintä voidaan käyttää moniin eri komponentteihin – ilman perinteisten mittauskiinnittimien aikaa vievää suunnittelua, valmistusta ja varastointia.

PRAFS tarjoaa:

  • Paremman toistettavuuden – Virtual Clamping minimoi käyttäjän vaikutuksen.

  • Erittäin lyhyet vaihtoajat – komponenttien vaihto kestää noin minuutin.

  • Offline-ohjelmointi PRAFS-EMUSIM:n avulla automaattisella törmäystarkastuksella.

  • Yksi kiinnike monille osille – säästät aikaa, rahaa ja lattiatilaa.

  • Korkea käyttöaika tuhansilla esiohjelmoiduilla asetuksilla, jotka ladataan suoraan HMI:hin.

  • Nopea ROI – usein takaisinmaksuaika alle kaksi vuotta käytön määrästä ja komponenttikoostumuksesta riippuen.

Ota yhteyttä

Työnkulun neljä vaihetta:

  1. Hae komponenttitiedot PRAFS-HMI:stä.

  2. Robotit siirtyvät ennalta ohjelmoituihin asemiinsa.

  3. Aseta komponentti ergonomiselle korkeudelle ja aloita mittaus.

  4. Virtual Clamping laskee poikkeamat CAD-mallista ja dokumentoi tuloksen.

PRAFS toimii näin

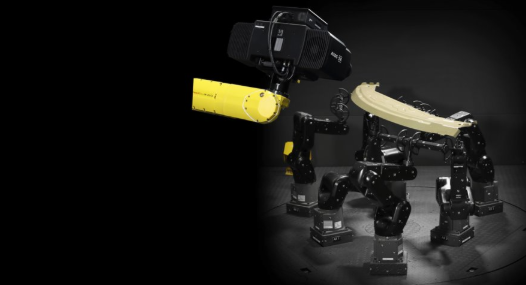

Järjestelmä yhdistää ZEISS-ohjelmiston Virtual Clamping (VC) -toiminnon kuuteen yhteistyössä toimivaan robottiin:

3 referenssirobottia, joissa on koodatut tai koodaamattomat merkit, referenssipalkit ja latausapu.

3 tukirobottia, joissa on tyhjiökupit ja fotogrammetrian sovitin.

PRAFS-HMI esiohjelmoitujen asetusten nopeaan lataamiseen.

PRAFS-EMUSIM – virtuaalinen kaksonen, joka hoitaa suunnittelun ja törmäystarkistuksen ilman manuaalista robottiohjelmointia.

Täydellinen integrointi ZEISS ScanBoxiin – mittausohjelmat luodaan ja suoritetaan automaattisesti.

Kustannussäästöt ja ROI

PRAFS poistaa tarvetta osakohtaisille kiinnikkeille ja minimoi muutosten ja logistiikan työmäärän.

Yleisimmät säästökohteet ovat:

Mittauskiinnikkeiden suunnittelun tai valmistuksen tarve poistuu

Lyhyemmät asetus- ja muutosaajat

Vähemmän operaattorin vaikutusta ja vähemmän uusintamittauksia

Nykyisten ZEISS-järjestelmien parempi hyödyntäminen

Usein kysyttyjä kysymyksiä

Tarvitaanko edelleen fyysisiä kiinnikkeitä?

Ei. PRAFS korvaa ne pneumaattisesti sijoitettavilla tuilla ja virtuaalisella kiinnityksellä.

Kuinka usein fotogrammetriaa tarvitaan?

Normaalisti yksi fotogrammetria mittauspäivää ja komponenttityyppiä kohti riittää, riippuen lämpötilaerosta.

Sopii PRAFS ZEISS ScanBox -laitteeseemme?

Kyllä, järjestelmä voidaan integroida olemassa oleviin ScanBox-malleihin SB6135 alkaen.

Mitkä komponentit toimivat parhaiten?

Erityisesti 300–2 000 mm:n kokoiset levykomponentit – mutta järjestelmä on joustava myös muille formaateille.
