Mitä ovat monisensoriset DIC-järjestelmät?
Useiden ARAMIS-anturien tai ARAMIS-mittausjärjestelmien yhdistelmää kutsutaan monianturijärjestelmiksi. Monianturijärjestelmät mahdollistavat ajallisesti synkronoidut mittaukset eri näkökulmista, joita voidaan arvioida yhteisessä koordinaatistossa. Monianturijärjestelmässä käytettävien anturien mittausalueet voivat olla samankokoisia tai erikokoisia. Yhdistämällä suuria ja pieniä mittausalueita monianturijärjestelmät voivat tallentaa ja arvioida samanaikaisesti sekä kokonaisliikkeitä ja -muodonmuutoksia että paikallisia venymä- ja muodonmuutosvaikutuksia.
Mitkä ovat monisensoristen DIC-järjestelmien edut?
Yleisesti ottaen yksi testausinsinöörien haasteista mekaanisissa kuormitustesteissä, kuten puristustesteissä, vetotesteissä ja taivutusjäykkyystesteissä, on tietää etukäteen, mihin halkeamia muodostuu ja miten ne kehittyvät tai missä suurimmat muodonmuutokset tapahtuvat. Perinteisten mittausvälineiden, kuten venymäantureiden (strain gages) ja siirtymäantureiden (LVDT:t), avulla insinöörien on päätettävä etukäteen, mitä koekappaleen aluetta he haluavat tarkkailla testissä ja mihin pistekohtaiset mittausanturit sijoitetaan. Tämä vaatii paljon kokemusta, ja jopa simulaatiotulosten avulla voi käydä niin, että anturit sijoitetaan vääriin kohtiin, jolloin tärkeimpiä muodonmuutosalueita ei saada mitattua. ARAMIS-järjestelmä, jonka koko kentän kattava, kosketukseton mittausperiaate perustuu digitaaliseen kuvakorrelaatioon (DIC), tarjoaa suuren edun: testausinsinöörien ei tarvitse tietää etukäteen, missä tarkalleen halkeamia tai suurimpia muodonmuutoksia esiintyy. ARAMIS-järjestelmällä voidaan mitata ja arvioida suuria alueita testikohteesta.
Monisensorikonsepti, jossa yhdistetään useita ARAMIS-antureita rinnakkaisten mittausten tallentamiseksi eri näkökulmista ja eri mittausalueilla, laajentaa mahdollisuuksia analysoida muodonmuutoksia ja liikkeitä ARAMIS-järjestelmällä.
Missä testaussovelluksissa monianturisia DIC-järjestelmiä käytetään?
Monianturiset DIC-järjestelmät ovat erittäin monipuolisia 3D-liikkeiden ja muodonmuutosten tutkimiseen mekaanisissa testeissä. Monianturisia DIC-antureita käytetään muun muassa seuraaviin tarkoituksiin:
Testiajoneuvojen ajodynamiikkaparametrien ja pyöränasennon muuttujien mittaaminen kokonaisajoneuvotestauslaitteistolla (4-pylväinen testauslaitteisto)
Ohutseinäisten sylinterimäisten komponenttien ja rakenteiden taipumiskäyttäytymisen analysointi ilmailu- ja avaruusteollisuudessa
Vetokoe-näytteiden paksuuden vähenemisen tarkka tutkiminen mittaamalla näytteiden etu- ja takapuolia
Komponenttitestaus auto- ja ilmailu- ja avaruusteollisuudessa
Rakennusmateriaalinäytteiden halkeamanalyysi

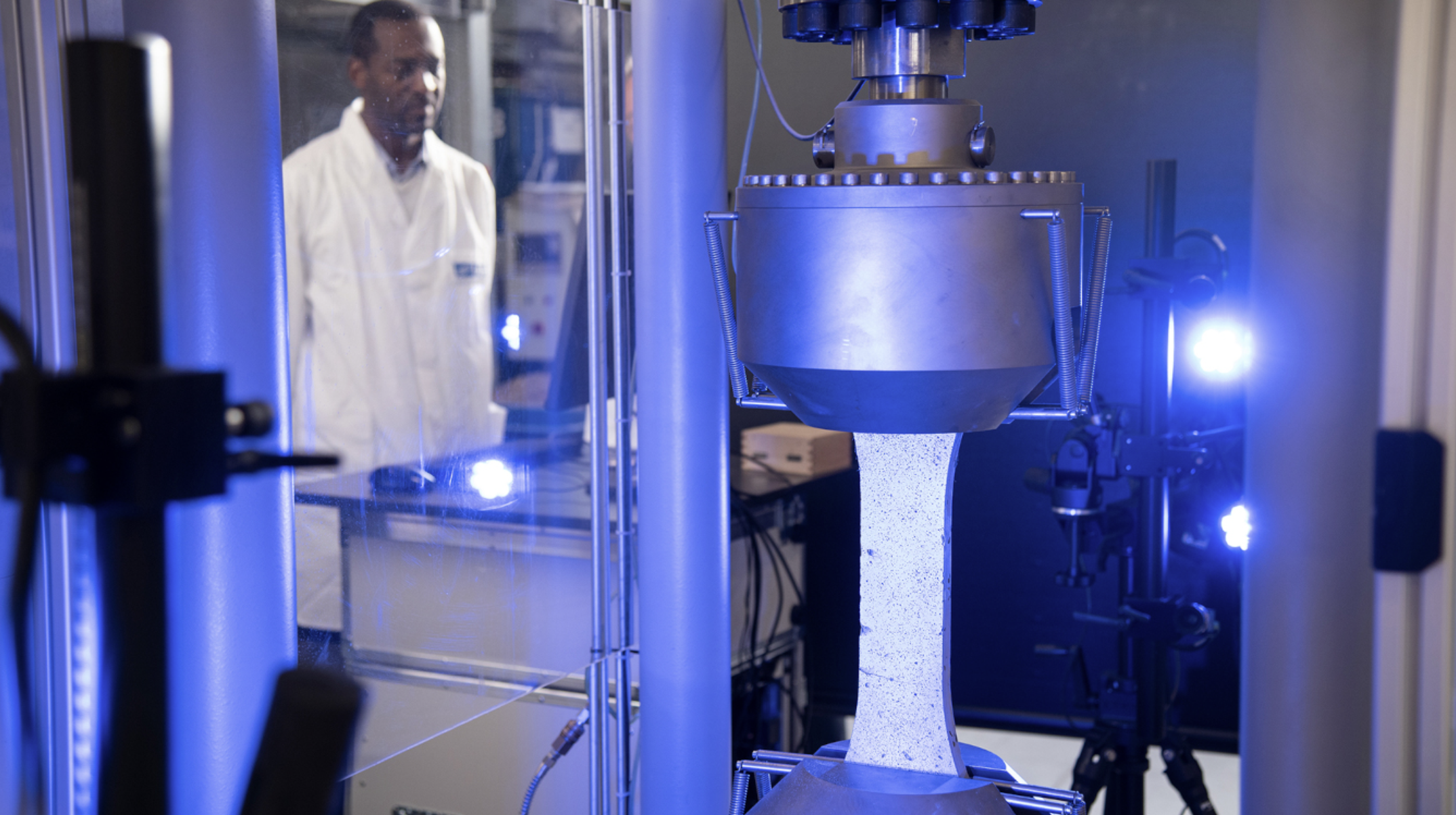

Esimerkiksi IAB Weimar käyttää ARAMIS-monisensoria materiaalitesteissään. Esimerkiksi näytteiden vetokokeissa ARAMIS-anturit sijoitetaan kunkin näytteen eteen ja taakse, jotta muodonmuutokset voidaan tallentaa molemmilta puolilta. Näin ei tarvitse tietää ennen testausta, missä halkeamia saattaa esiintyä. Lisäksi yhteinen koordinaatisto tallentaa ja arvioi mittausdataa. Eri järjestelmistä saadut mittaustulokset voidaan myös näyttää samanaikaisesti integroidun ohjelmiston avulla, mikä yksinkertaistaa huomattavasti analyysejä ja vertailuja sekä säästää arvokasta aikaa. Lisäksi halkeaman kärjen tunnistus mahdollistaa halkeamapisteiden etenemiskäyrän seurannan ja arvioinnin. Myös muita suureita, kuten halkeaman pituutta, aukkoja ja muotoja 3D-muodossa, voidaan määrittää
Mikä on ARAMIS?
ARAMIS on optinen mittausjärjestelmä, jolla voidaan mitata kosketuksetta venymiä, siirtymiä, nopeuksia, kiihtyvyyksiä, kiertoja ja kulmia. ARAMIS yhdistää pisteiden seurantatekniikan ja digitaalisen kuvakorrelaation menetelmän mitatakseen 3D-koordinaatteja ja niistä johdettuja suureita tietyn ajanjakson aikana.
ARAMIS-järjestelmää voidaan käyttää kahdella tavalla venymien ja siirtymien mittaamiseen. Kun mittaukseen käytetään vain yhtä kameraa, ARAMIS tarjoaa 2D-DIC- ja pisteenseurantatoiminnot. Tämä tarkoittaa, että tasomaisia näytteitä tai kohteita voidaan mitata ja että X- ja Y-suuntaiset siirtymät sekä tasomaiset venymät voidaan määrittää.
ARAMIS-järjestelmän koko potentiaali tulee esiin, kun kahta kameraa käytetään venymien ja siirtymien 3D-mittauksiin. Niin sanottua stereokamerasensoria käyttämällä voidaan mitata minkä tahansa muotoisia näytteitä ja esineitä sekä tallentaa siirtymiä ja kiertoja 3D-tilassa. Onnistuneiden mittausten tekemiseksi optisella 3D-anturilla on tärkeää, että kahden kameran asennus on jäykkä (mieluiten ARAMISin tarjoamassa anturikokoonpanossa), ja lisäksi stereokamerasensorin kalibrointi sopivilla kalibrointikohteilla on välttämätöntä.
Kuka voi auttaa minua löytämään oikean ARAMIS-järjestelmän kokoonpanon testaussovellukseeni?
Kokenut myynti-insinööriemme verkosto auttaa mielellään kaikissa kysymyksissä, jotka koskevat ARAMIS 3D -digitaalisen kuvakorrelaatiojärjestelmän käyttöä suurten nopeuksien testaussovelluksessasi. Yli 20 vuoden kokemuksella myyntitiimimme löytää kokoonpanon, joka vastaa täydellisesti suurten nopeuksien testausvaatimuksiasi ja sopii budjettiisi.
