ZEISS ScanBox - Automaattinen 3D-mittausyksikkö

ZEISS ScanBox on avaimet käteen -mittaussolu automaattiseen 3D-skannaukseen ja -tarkastukseen. Markkinoiden johtavaa ATOS-teknologiaa hyödyntävä järjestelmä tuottaa tarkat ja laadukkaat 3D-koordinaatit kohteen koosta, pinta-alasta tai monimutkaisuudesta riippumatta.

ZEISS ScanBoxit

ZEISS ScanBox Sarja 4

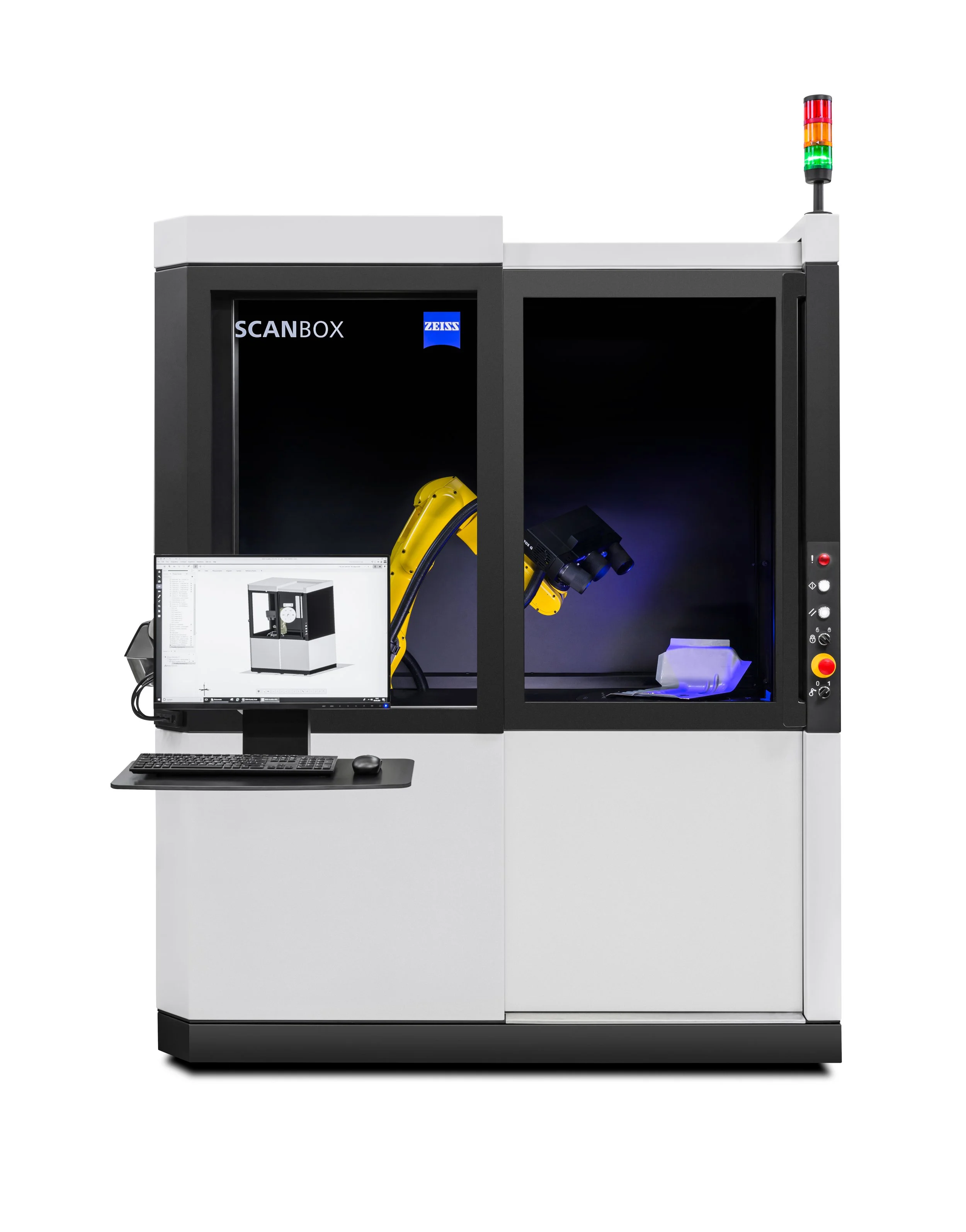

Tämä on teollinen skannauskone, jossa on tietokone ja monitori, ja käytössä on automaattinen robottilaitteisto, joka skannaa esineitä. Laitteessa on myös varoitus- ja merkkivaloja.

  • ZEISS ScanBox 4105 on ScanBox-sarjan pienin malli, joka on kehitetty enintään 500 mm:n kohteiden käsittelyyn. Kompaktista koostaan huolimatta se tarjoaa täyden automaation ja korkean mittaustarkkuuden - täydellinen pienempien komponenttien laadunvalvontaan.

ZEISS ScanBox Sarja 5

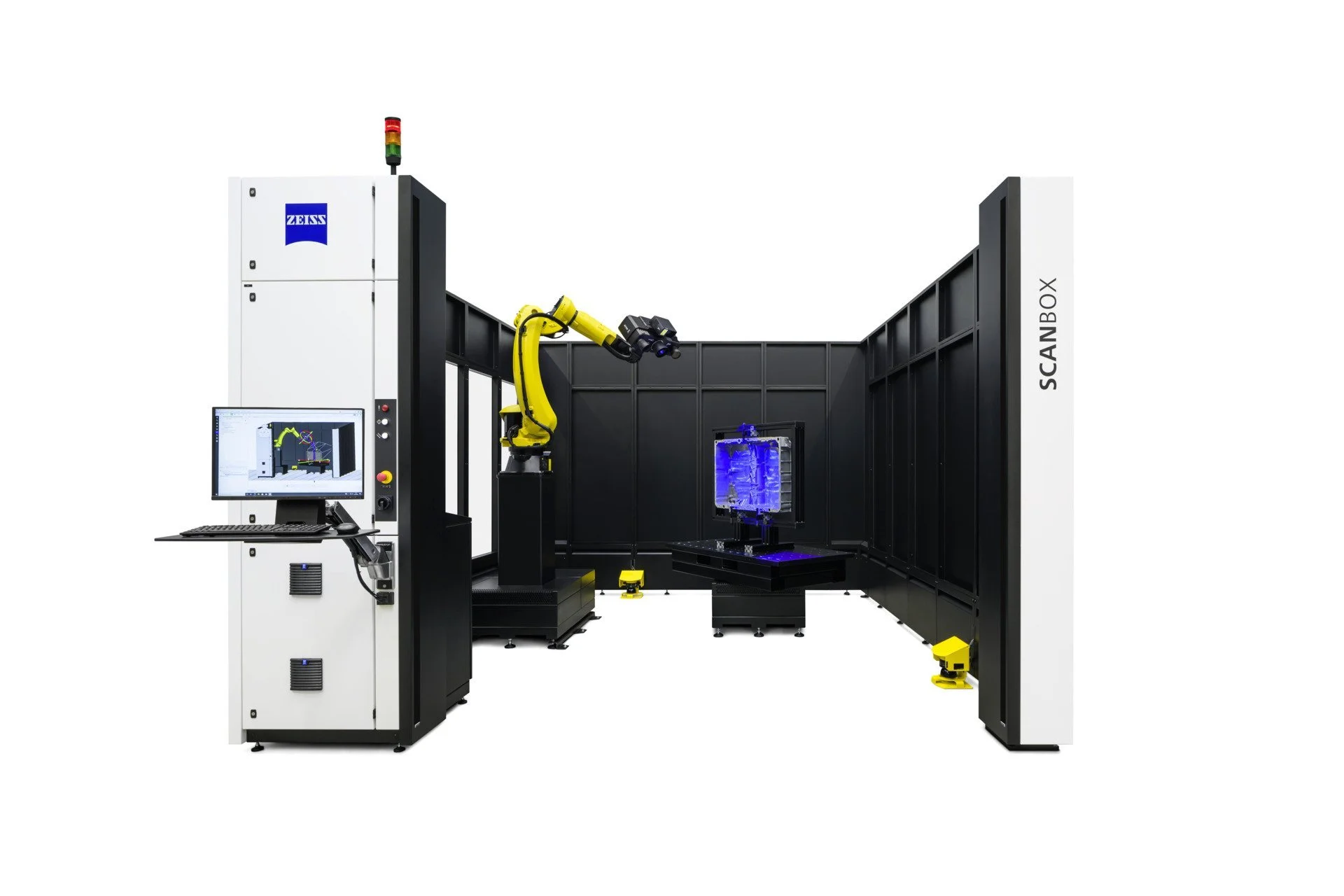

Teollisuusrobotti ja skannauslaite työskentelevät koneen parissa, jossa on tietokone ja monitori.

  • ZEISS ScanBox 5110 soveltuu jopa 1 000 mm:n kokoisille kohteille, ja sitä käyttävät usein turbiinien lapojen, siipien ja vastaavien osien valmistajat. Malli on erityisen tehokas pienten säteiden ja monimutkaisten ääriviivojen mittaamisessa.

  • ZEISS ScanBox 5120 pystyy käsittelemään suurempia, jopa 2 metrin pituisia kohteita, joten se soveltuu hyvin esimerkiksi ajoneuvojen sisätilojen osien mittaamiseen. Malli soveltuu erinomaisesti myös valukappaleiden, hiekkaydinten ja vastaavien komponenttien laadunvalvontaan.

  • ScanBox 5130:ssä on avoin sisäänkäynti, jossa on valoverho, ja siinä voidaan käsitellä halkaisijaltaan jopa 3 metrin ja painoltaan 2 tonnin esineitä. Se on ihanteellinen suurten ja painavien osien mittaamiseen.

    Esineet on helppo lastata kuormalavalla, haarukkatrukilla tai nosturilla, ja koska kuormalavat voidaan valmistella laatikon ulkopuolella, seisokkiaika vaihtojen aikana on mahdollisimman lyhyt.

Autoteollisuuden skannauslaitteisto sisältää auton oviaukon muotin, skannausalustan ja kameroita, jotka on suljettu suureen harmaaseen rakenteeseen.

ZEISS ScanBox Sarja 6

  • ScanBox 6135 on suunniteltu käsittelemään suuria ja raskaita esineitä, joiden halkaisija on jopa 3,5 metriä ja paino jopa 5 000 kg. Kompaktin rakenteensa ja 2 850 mm:n aukon leveyden ansiosta se vie vain vähän lattiatilaa suuresta kapasiteetistaan huolimatta.

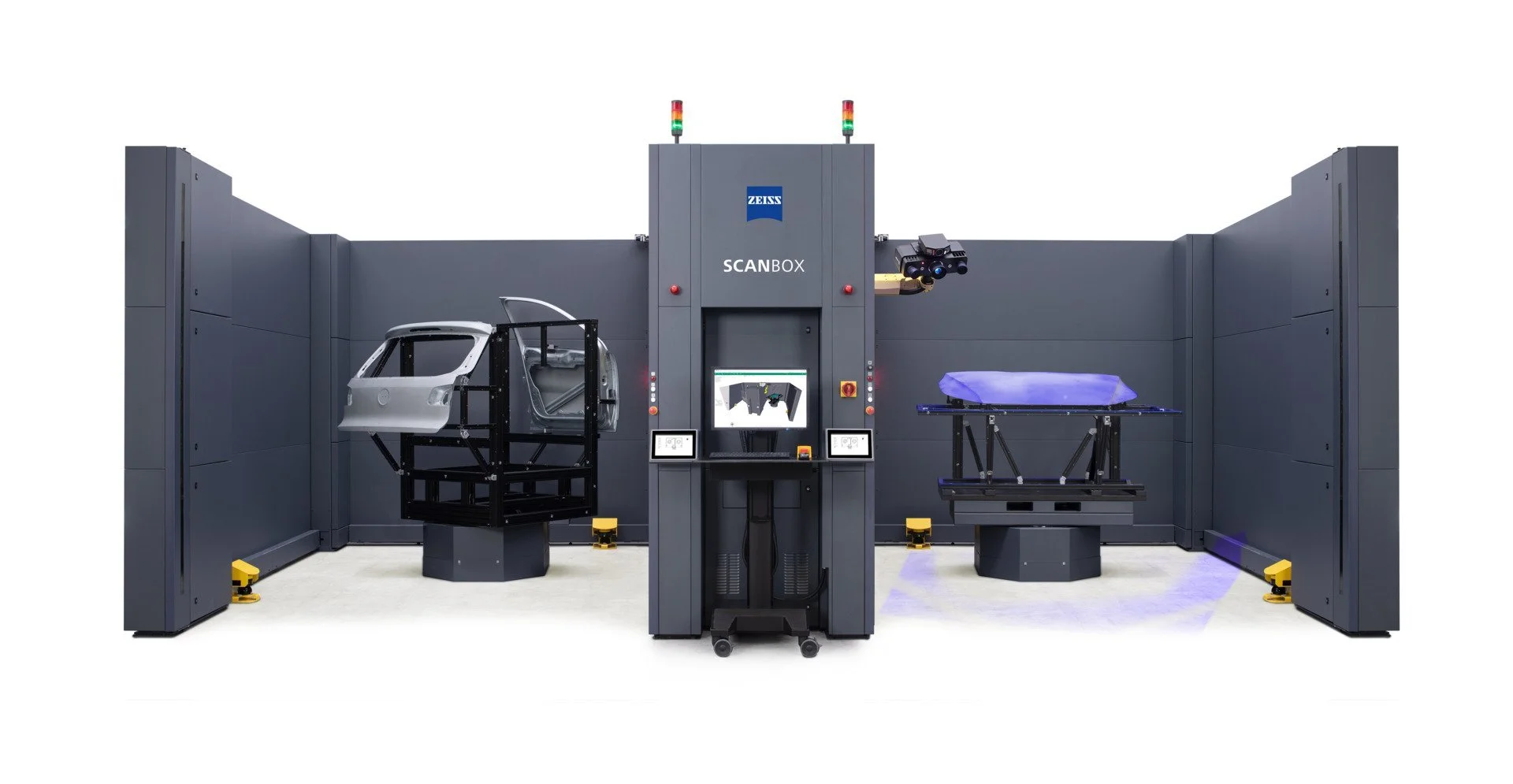

  • ScanBox 6235:llä on sama mittauskapasiteetti kuin 6135:llä - kohteet Ø 3 500 mm:iin asti - mutta se on suunniteltu käsittelemään kahta mittausaluetta rinnakkain. Näin yhtä kohdetta voidaan mitata samalla kun toista lastataan, mikä minimoi seisokkiajan ja lisää tuottavuutta.

ZEISS ScanBox Sarja 7 & 8

  • ScanBox Series 7 on suunniteltu erittäin suurten komponenttien, kuten autoteollisuuden sivupaneelien, mittaamiseen. Järjestelmässä on 8-akselinen kinematiikka ja pystysuoraan kiskonostimeen asennettu robotti, joten se tarjoaa maksimaalisen liikkumisvapauden ja kattavuuden.

  • ScanBox-sarjan 8 on suunniteltu käsittelemään kokonaisia autojen koreja tai kuorma-autojen ohjaamoja. Kahdeksanakselisen kinematiikan ansiosta sekä sisä- että ulkopuoli voidaan mitata suurella tarkkuudella. Kaksi robottia työskentelee samanaikaisesti kummaltakin puolelta ja tuottaa yhteisen mittaustuloksen.

Koordinaattimittakone uudessa muodossa

ZEISS ScanBox on edistyksellinen optinen 3D-mittauskone, jonka investointikustannukset vastaavat perinteistä koordinaattimittauskonetta - mutta jonka kapasiteetti on huomattavasti suurempi. Perinteisistä järjestelmistä poiketen ScanBox tarjoaa sekä pienten että suurten kohteiden mittauksen koko kentästä ja selkeät, helposti tulkittavissa olevat 3D-tulosraportit.

Avaimet käteen - Plug & Play -ratkaisu

ScanBox vaatii vain tavallisen 240V- tai 400V-pistorasian ja lattiatilan - aikaa vievää suunnittelua tai kallista räätälöintiä ei tarvita. Järjestelmä on käyttövalmis heti asennuksen jälkeen.

ATOS - tehokas teollinen 3D-skanneri

ScanBoxin ytimessä on integroitu ATOS-skanneri, jossa on fotogrammetria, Triple Scan -tekniikka ja Blue Light Technology. Nämä edistykselliset optiikat mahdollistavat erikokoisten, -pintaisten ja -geometrialtaan erilaisten kohteiden nopean ja tarkan mittauksen - valaistusolosuhteista riippumatta.

Kaikki yhdeltä toimittajalta - optimaalista suorituskykyä varten

Toimitamme koko ratkaisun: laitteiston, ohjelmiston, koulutuksen, tuen, palvelun ja dokumentaation. Tuloksena on täysin integroitu ja valmiiksi testattu järjestelmä, jossa jokainen komponentti on optimoitu toimimaan saumattomasti yhdessä.

Nopea asennus - lyhyt käyttöönottoaika

Tehokkaan tuotantoprosessin ansiosta ScanBox voidaan toimittaa ja asentaa vain muutamassa viikossa. Työmaalla ei tarvita mukauttamista, ja toimitukseen sisältyy CE-dokumentaatio, koulutus ja tuki, mikä minimoi käyttöönottoaikaa ja alentaa kokonaiskustannuksia.

ScanBox Tabell
Malli Tilavaatimus (P×L×K) Virransyöttöliitäntä Objektin enimmäiskoko Objektin enimmäispaino Axelit (automaatio) Sisäänkäynti Aukon koko Lattiakiinnike Lataus
41051,70×1,20×2,42 m110–240 V (1 vaihe)Ø 0,5 m100 kg7Liukuovi turvalukolla680 mmEi välttämätöntäManuaalinen
51102,20×3,55×3,05 m200–500 V (3 vaihe, 16A)Ø 1,0 m2 000 kg7Liukuovi/valoverho970 mmVaaditaanManuaalinen, kuormalavahissi, nosturi
51203,60×4,25×3,05 m200–500 V (3 vaihe, 16A)Ø 2,0 m2 000 kg7Liukuovi/valoverho2 450 mmVaaditaanManuaalinen, kuormalavahissi, nosturi
51304,30×4,25×3,05 m200–500 V (3 vaihe, 16A)Ø 3,0 m2 000 kg7Valoverho3 125 mmVaaditaanManuaalinen, kuormalavahissi, nosturi
61354,50×4,50×3,25 m200–500 V (3 vaihe, 32A)Jopa 3,5 m5 000 kg7Valoverho turvallisuusratkaisulla2,85 mVaaditaanManuaalinen, nosturi, haarukkatrukki
62357,665×4,50×3,25 m200–500 V (3 vaihe, 32A)Jopa 2 × 3,5 m2 × 5 000 kg7Valoverho turvallisuusratkaisulla2,85 mVaaditaanManuaalinen, nosturi, haarukkatrukki,
71604,75×10,15×3,9 m200–500 V (3 vaihe, 32A)Jopa6 × 1,25 mRajoittamaton8Valoverho turvallisuusratkaisulla3,05 mVaaditaanManuaalinen, nosturi, haarukkatrukki
72608,75×10,15×3,9 m200–500 V (3 vaihe, 32A)Jopa 6 × 1,25 m, kiertopöytä Ø 3 mRajoittamaton, kääntöpöytä jopa 5 000 kg9Valoverho turvallisuusratkaisulla3,05 m, kiertopöytä jopa mVaaditaanManuaalinen, nosturi, haarukkatrukki,
81605,75×10,15×3,9 m2 × 200–500 V (3 vaihe, 32A)Jopa 6 × 2,5 mRajoittamaton16Valoverho turvallisuusratkaisulla3,05 mVaaditaanManuaalinen, nosturi, haarukkatrukki
82609,75×10,15×3,9 m2 × 200–500 V (3 vaihe, 32A)Jopa6 × 2,5 m, kiertopöytä Ø 3 mRajoittamaton, kääntöpöytä jopa 2 000 kg17Valoverho turvallisuusratkaisulla3,05 m, kiertopöytä jopa 3,4 mVaaditaanManuaalinen, nosturi, haarukkatrukki
836013,75×10,15×3,9 m2 × 200–500 V (3 vaihe, 32A)Jopa6 × 2,5 m, kiertopöytä Ø 3 mRajoittamaton, kääntöpöytä jopa 2 000 kg18Valoverho turvallisuusratkaisulla3,05 m, kiertopöytä jopa 3,4 mVaaditaanManuaalinen, nosturi, haarukkatrukki
