TRITOP

Kannettava TRITOP-järjestelmä tarjoaa nopean ja helpon tavan mitata 3D-koordinaatteja - ilman kiinteää mittausasemaa. Tehtävät, jotka perinteisesti edellyttävät kosketuskoordinaattimittauskonetta (CMM), voidaan nyt suorittaa suoraan työmaalla suurella tarkkuudella ja ilman monimutkaista huoltoa. TRITOP ei vaadi laajaa asennusta eikä raskasta takilointia - järjestelmä yksinkertaisesti viedään kohteeseen eikä päinvastoin.

Mittaaminen kuvien ottamisen avulla

Fotogrammetria on kosketukseton mittausmenetelmä, jossa kohteet kuvataan useista eri kulmista erityisesti kehitetyllä digitaalikameralla.

Analysoimalla kameran sijainnit ja suunnat jokaisessa kuvassa lasketaan kohteen mittauspisteiden tarkat 3D-koordinaatit. Tämä tapahtuu kolmiomittauksen avulla, jolloin mittaustuloksen perustana ovat avaruuden leikkauspisteet.

TRITOP on kannettava, kosketukseton 3D-mittausjärjestelmä, joka tallentaa tarkat koordinaatit, siirtymät ja muodonmuutokset suoraan paikan päällä - ilman kaapeleita, antureita tai raskasta kalustoa. Järjestelmää käytetään laadunvalvontaan, prototyyppien mittaukseen, työkalujen trimmaukseen ja muodonmuutosten analysointiin autoteollisuudesta ilmailu- ja avaruusteollisuuteen ja energia-alalle. Mittaustietoja voidaan helposti verrata CAD-tietoihin ja visualisoida selkeissä raporteissa - nopeasti, joustavasti ja suurella tarkkuudella.

3D-hajautusjärjestelmä piiruilla ja tasoilla, joita yhdistää viivoja, kuvassa on koordinaatisto ja kaksi kiinnityslaitetta.

TRITOP-ratkaisujen yhdistelmä

TRITOP + ATOS

ATOS on optinen 3D-mittausjärjestelmä monimutkaisia kohteita varten. Suuria kohteita varten useat mittaukset yhdistetään toisiinsa TRITOP-vertailupisteiden avulla, mikä takaa suuren tarkkuuden myös suurilla pinnoilla.

Tukipölykkä, jossa on laser-skanneri ja kamera, rakennettuna robotin käteen.

TRITOP + T-SCAN hawk 2

Sisäänrakennetulla TRITOPilla varustettu T-SCAN hawk 2 on kevyt ja kannettava laserkeilain, joka on suunniteltu käytettäväksi siellä, missä sitä todella tarvitaan. Suuria kohteita mitattaessa TRITOPia käytetään referenssikoordinaattien antamiseen, minkä ansiosta T-SCAN hawk 2 voi helposti asemoida itsensä ja tuottaa koko kentän tiedot tärkeistä pinnoista tarkastusta ja analysointia varten.

Kuva laitteesta, jossa on kaksi kamerasauvasta ja kaksi LED-valaisinta, jotka on kiinnitetty mustaan metallir Breadboardin ja kiinnitysosien kanssa.

TRITOP + ARAMIS

ARAMIS tallentaa dynaamiset 3D-koordinaatit, siirtymät ja muodonmuutokset. Useita järjestelmiä voidaan yhdistää ja synkronoida TRITOP-referenssipisteiden avulla suurten kohteiden koko kentän analyysia varten.

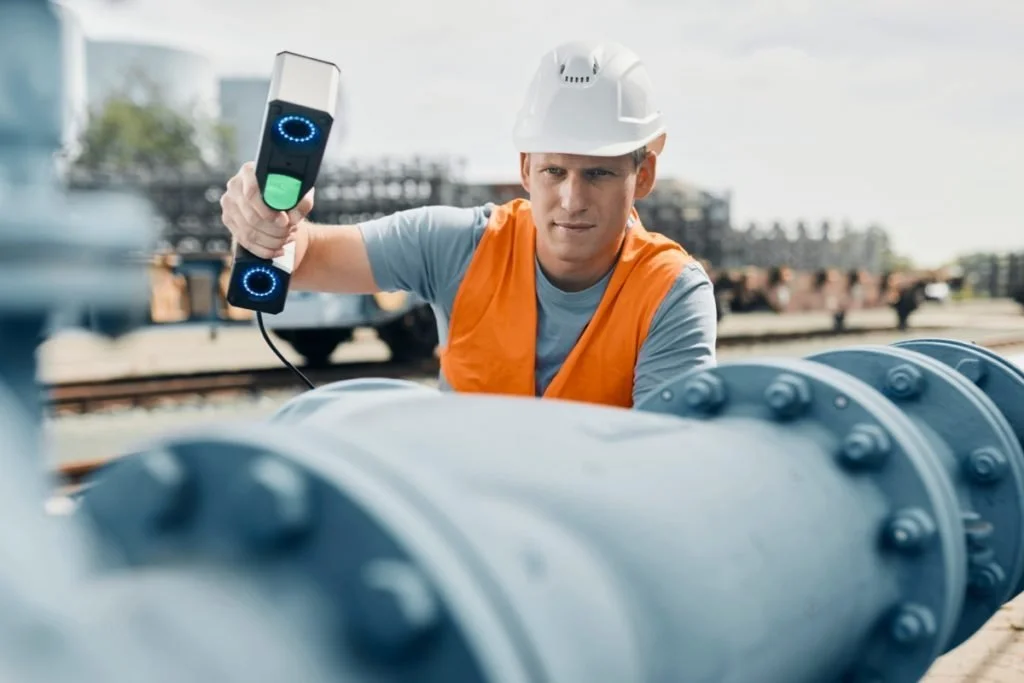

Insinööri, jossa kypärä ja turvallisuusliivi, käyttää laitetta tarkistaakseen töyryn putkiston.
– TRITOP
Järjestelmäkonfiguraatio Täyskehyskuva
Kameran resoluutio Jopa 50 miljoonaa pikseliä
Tiedonsiirto Langaton tai flash-kortti
Mätarea 0,1 × 0,1 upp till 100 × 100 m²
Kalibrering Itsekalibroiva
Certifiering VDI 2634/1:n mukaan
Arbetstemperatur -40 - 120 °C

Tekniset tiedot

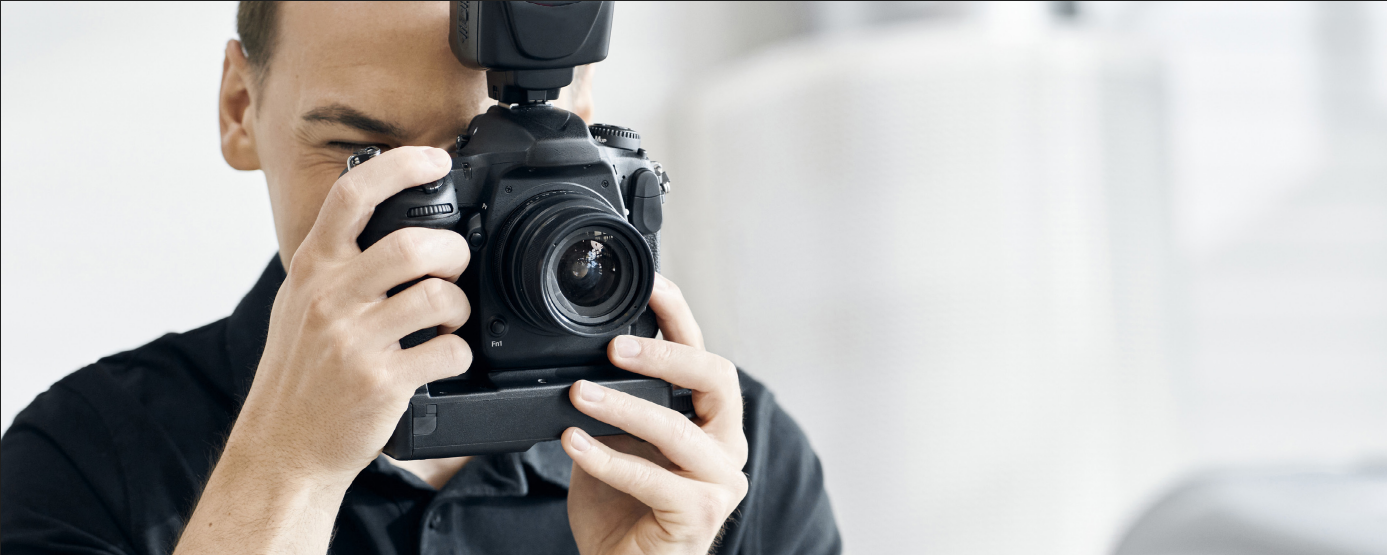

Valokuvanäytössä digitaalinen kamera varustettuna vilkkuvalla salamavalolla.
